元件：

单片机程序如下我已经调试好了烧录即可以用已备注详细不懂的看注释：

/*
画面感：
If(天黑了){所有部件开始干活，检测开关是否触发，如果触发给继电器信号，继电器开灯且延时关闭，循环检测开关触发}
If（天亮了）{所有部件关闭省电}

就这
*/
#include
#include
#include

#define uchar unsigned  char //0-255
#define uint  unsigned   int //0-65535

/*******************★下二行设置的地方★***********************/
unsigned int  delay220=43749; //15s	//设置亮灯后的延时时间/继电器控制的灯
unsigned int  delayrun=29166; //10s	//大于此值闪烁灯/信号灯，和上面的灯同步亮灭


/*******************★下七行接线的地方★***********************/
sbit p10=P1^0;//信号灯（灯要亮它就亮灯快灭时它快闪）
sbit p11=P1^1;//控制脚(继电器模块－灯/817-继电器－灯/三级管-继电器－灯)继电器模块

sbit p37=P3^7;//光敏电阻模块DU
sbit p14=P1^4;//T1定时器信号灯（在晚上会一直闪证明在干活）
sbit p32=P3^2;//按键三秒内触发一次不带抖动的/按一次亮，三秒内按无效，三秒后再按一次灭
sbit p33=P3^3;//重复触发中断1红外 一直触发一直亮（省略经测试有干扰）

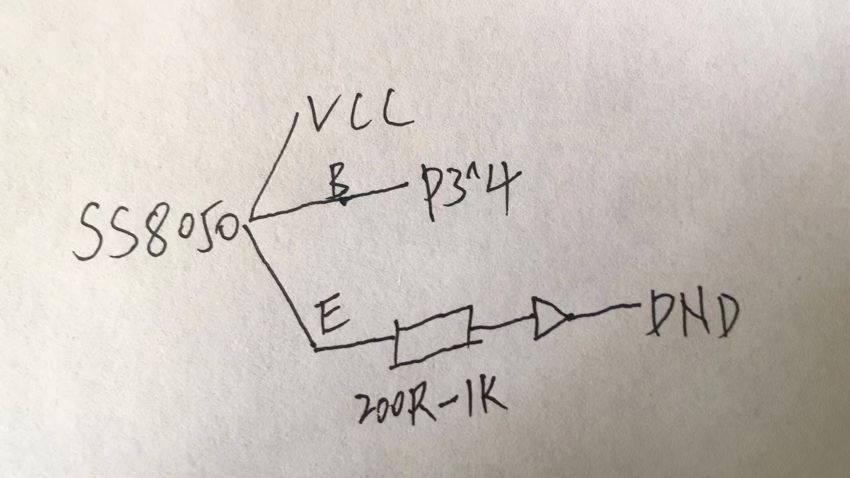

sbit p34=P3^4;//红外模块的电源开关（白天关了省电）ss8050X2（两个三脚全接一起）+1K//为啥一个8050驱动不了呢//1开0关，P34-330R-817-按钮灯
sbit test=P0^7;//测试T2的

unsigned int  sum=0;	//65536 Us循环一次自增一
unsigned char  flagkey =0; 	//3秒延时触发 012三个值

//定时器T2用来延时光敏电阻间隔及抖动（长延时）
unsigned int  sumt2=0;		//周期自增
bit           sumt2_k =0; 	//定时开关开
bit           flagldr =0;	//10秒为1
unsigned int  sumt2_s=0;	//秒自增

unsigned int  testnum=0;	//测试用的 自增
/*************************定时器T0用来做闪灯不灵不灵的*******************************/
void zd0() interrupt 1
{
TH0 = 0; 	//重新给TH1赋初值
TL0 = 0;	//重新给TL1赋初值
//注意优先级的问题，这个定时器不要了太坑爹了
}

/******************定时器T1的中断****************************/
/*
P14闪烁能闪就是正常的啦，延时触发开关P32，灯快灭了快速闪烁P10
*/
void Timer1Interrupt(void) interrupt 3
{	//43749=15s 抱着表数出来的
    TH1 = 0; 	//重新给TH1赋初值
    TL1 = 0;	//重新给TL1赋初值
	sum++;
	//周期58332 20s	 1ms=3.8888
	if(sum%1000==0){p14=~p14;}			//直观看到计时器是在动的
	//按键3秒后才能重复触发（不存在抖动）
	if(flagkey==1){
		flagkey=2;
		p11=~p11;
		if(p11==0){p10=0;}else{p10=1;}
	}
	if(sum>8750){flagkey=0;}//3s 放在外层哟
	//再不走关灯了
	if(p11==0){
		if(sum>delayrun){
			if(sum%500==0){p10=~p10;}
		}
	}
	//清零，关灯，关提示led拜了个拜
	if(sum>delay220){sum=0;p11=1;p10=1;}
}

/*****************定时器T2的中断用来延时光敏电阻检测时间听说你的优先级最差最适合了*********************/
void Timer2(void) interrupt 5
{                          //定时1000微秒 1ms
    TF2=0;                 //溢出标志位必须软件清除
    TL2=0x18;              //重新给TL2赋初值
    TH2=0xFC;              //重新给TH2赋初值

	if(sumt2_k==1){//注意注意天要黑了小子们准备火把
    sumt2++;
	if(sumt2>=1000){sumt2_s++;sumt2=0;}//1秒了
	if(sumt2_s>=10){flagldr=1;sumt2=0;sumt2_s=0;}else{flagldr=0;}//10秒置1
	}

	//测试用
   testnum++;
   if(testnum%1000==0){test=~test;}
}

/********************开关中断0**************************/
void ISR_Key(void) interrupt 0 using 1
{	//104电容加1K电阻效果不错
	//TR1=0;//关T0//关不掉的别想了
	if(flagkey==0)
	{
		if(p32==0)
		{
		flagkey=1;sum=0;
		}
	}
}

/********************重复触发中断1**************************/
void IFR_Key(void) interrupt 2 using 1
{
		if(p33==0)
		{
		p11=0;p10=0;sum=0;
		}
}

/************设置3个定时器和2个中断*********************/
void main(void)
{

    TMOD=0x21;		   //设T0为方式1，GATE=1；
	SCON=0x50;
//定时器T2(不能停)
	TH2=0xFC;
	TL2=0x18;
	TR2=1;
	ET2=1;

//定时器T1
	TH1 = 0; //篮子清空
	TL1 = 0; //篮子清空
	//TR1=1;	//开启定时器T1
	ET1=1;	//允许T1中断

//定时器T0
	TH0=0;		   //篮子清空
	TL0=0; 		   //篮子清空
	//TR0=1;  	   //开启定时器T0
	ET0=1;         //允许T0中断

//中断0 p32
	//EX0=1;         //外部中断0开
	IT0=1;         //边沿触发
//中断1 p33
	//EX1=1;         //外部中断1开
	IT1=1;

	EA=1;			   //开启总中断

/**********************开始表演*************************/
	while(1)
	{
		 if(p37==1){sumt2_k=1;if(flagldr==1){//当光敏电阻输出1时代表天黑了
		 	 sumt2_k=0;
			 if(p37==1){//当光敏电阻隔了这么久还是输出1时代表天真的黑了
			 	 p34=1;			//红外模块的电源打开歇了一天该干活了//天亮的第一次会产生一个中断不知道怎么回事
				 EX0=1;         //外部中断0开//按键
				 EX1=1;			//外部中断1开//红外
				 TR1=1;			//定时器1开	 //最累的
			 }
		 }}
		 else {//天亮了 能关的都给它关了吧 不做延时
		 	TR0=0;TR1=0;EX0=0;EX1=0;p14=0;p11=1;p10=1;p34=0;//定时器0、1，中断0、1，定时器1信号灯，灯，信号灯，红外模块电源
			//这里要能对准阳光就更完美了可惜太难了
		 }
	}

}

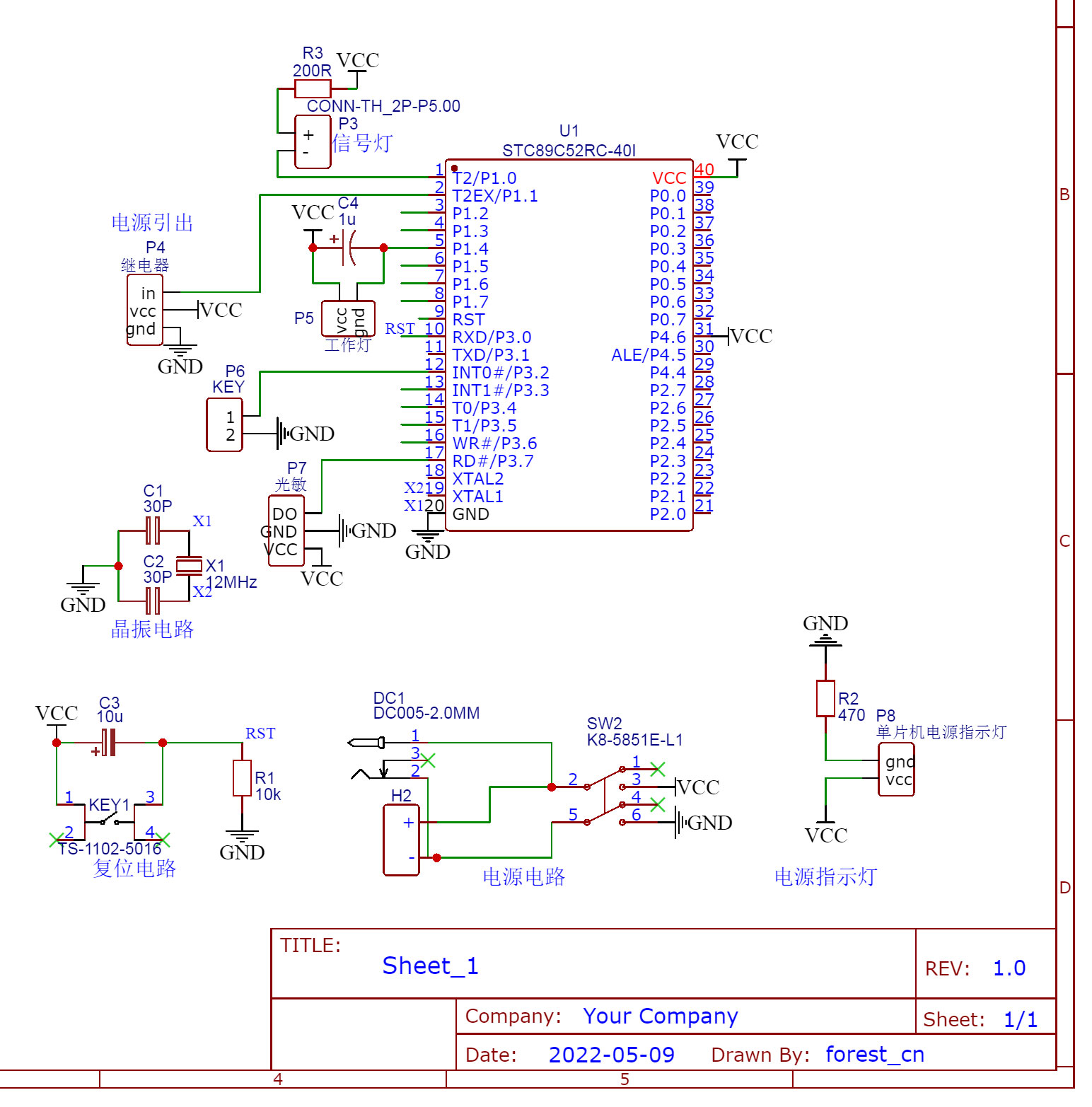

原理图如下：

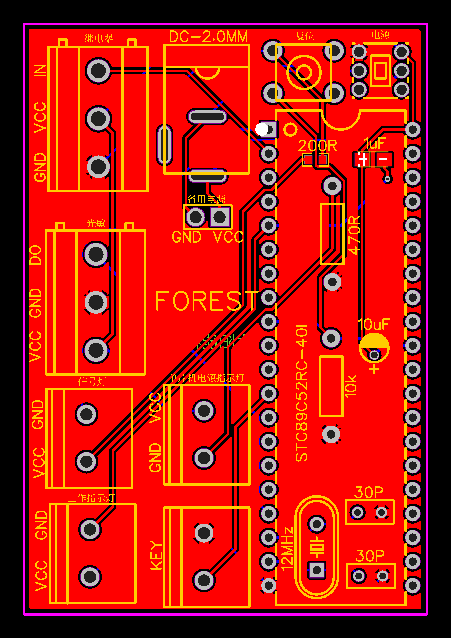

PCB图如下：

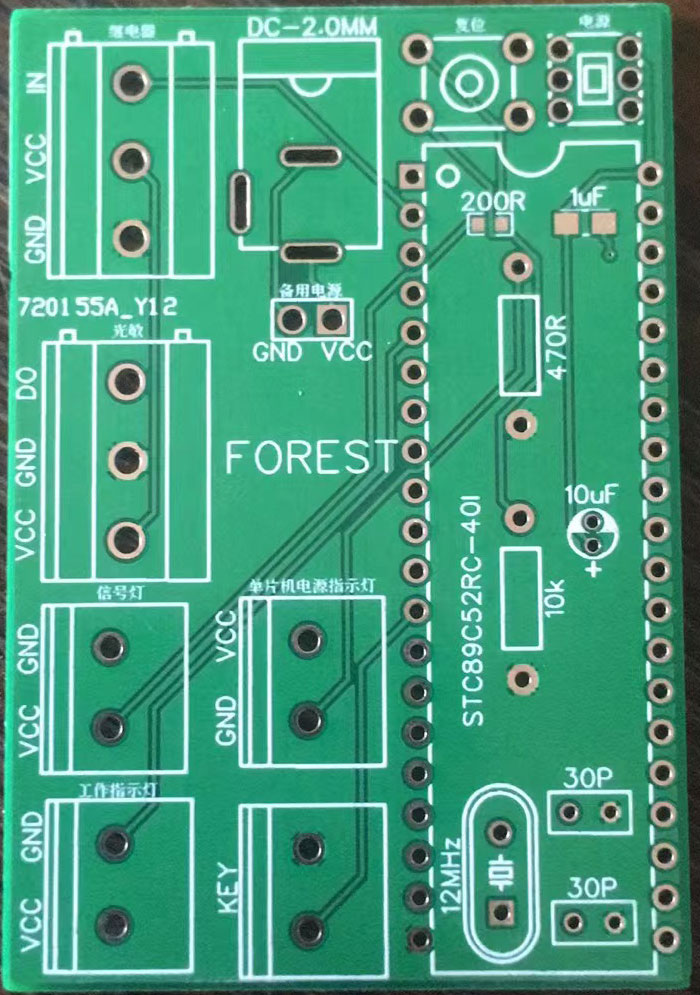

打版后效果图如下：

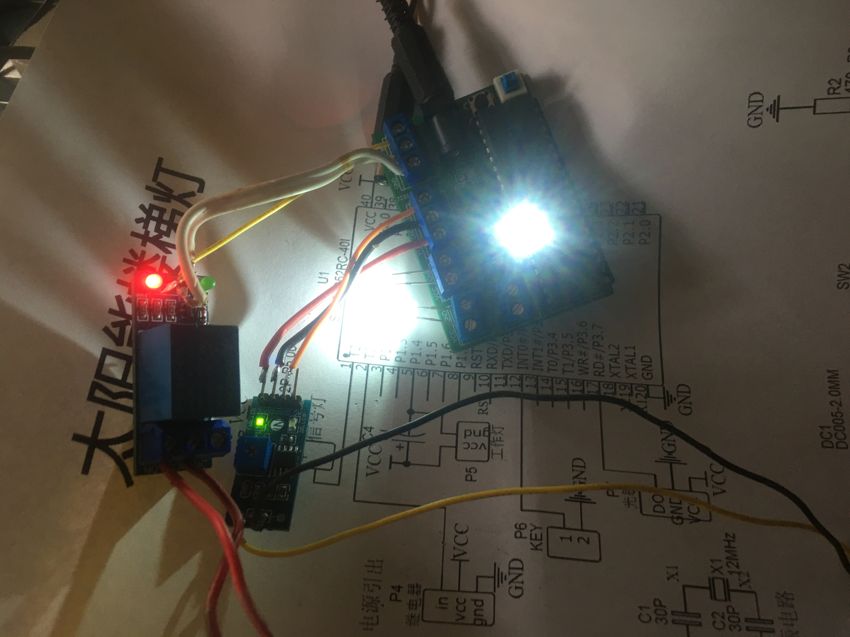

焊接后成品图如下：

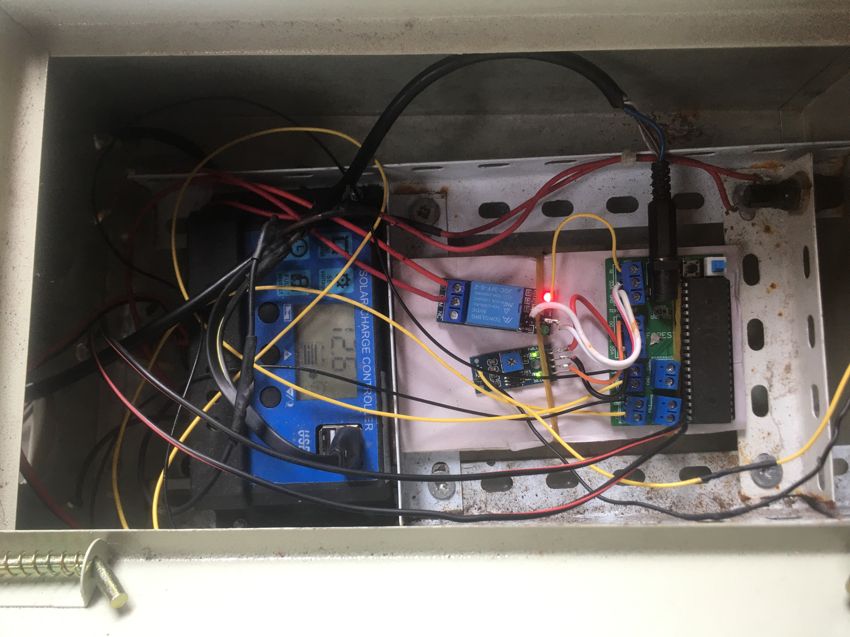

本站原创
