灵R1A是一个可对码自带天线的4路开关量/串口的遥控器接收芯片,具体参数如下:
电压:2.6V-5.5V
灵敏度:-110dBm
电流:3.3mA
频率:315Mhz/433Mhz
温度范围:-20°C-75°C
理想遥控距离:100M
芯片引脚说明:
VCC:电源正
GND:电源负
D0-D3:4路开关量输出
K/O:对码按键 K/O接个按键到GND可实现对码(双击按键指示灯闪烁即可对码)
其它详细参数可在官网查看
灵敏度:-110dBm
电流:3.3mA
频率:315Mhz/433Mhz
温度范围:-20°C-75°C
理想遥控距离:100M
芯片引脚说明:
VCC:电源正
GND:电源负
D0-D3:4路开关量输出
K/O:对码按键 K/O接个按键到GND可实现对码(双击按键指示灯闪烁即可对码)
其它详细参数可在官网查看

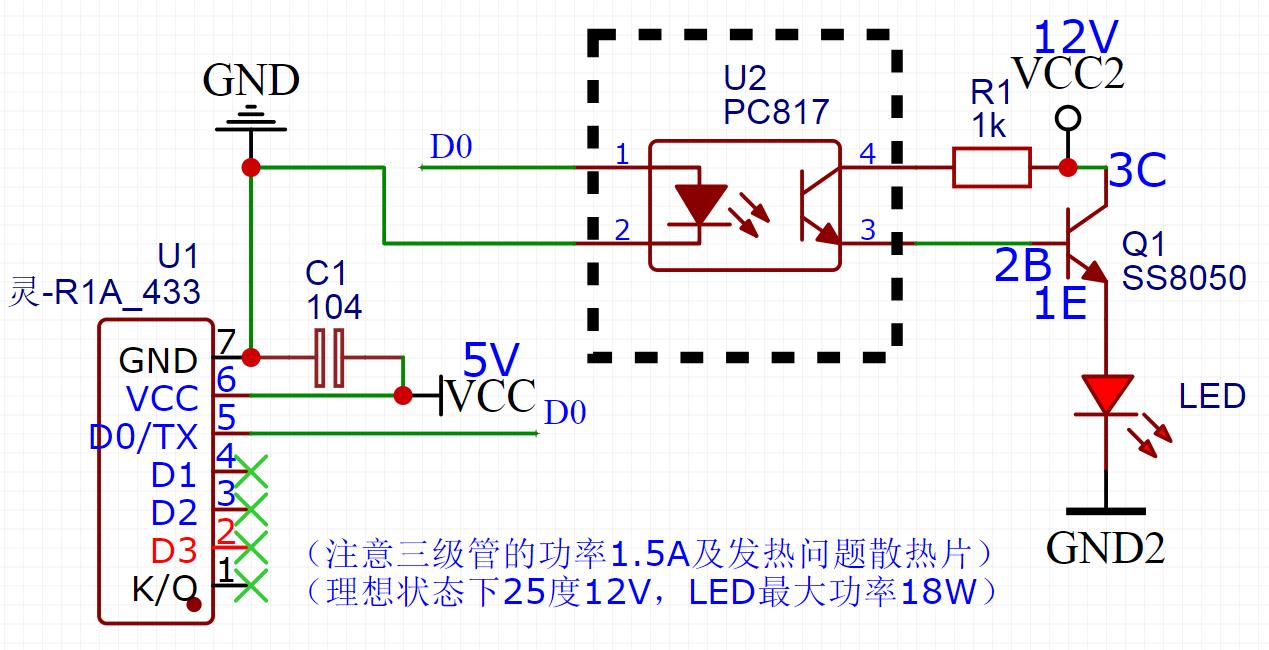

电路原理:灵R1A(M1)被控后D0输出高电平点亮PC817后,PC817的3、4脚导通,接着SS8050基极饱合C极和E极导通,电流经过三级管点亮LED形成一个循环。PC817的1脚不一定非得接到D0口,根据遥控器对码D0到D3都可以。为什么没用继电器而用三级管呢?省电啊!!!为什么要用817呢?低控高呀高炸了低都没事吧!!!注:这个电路是我用在太阳能灯上面的。
